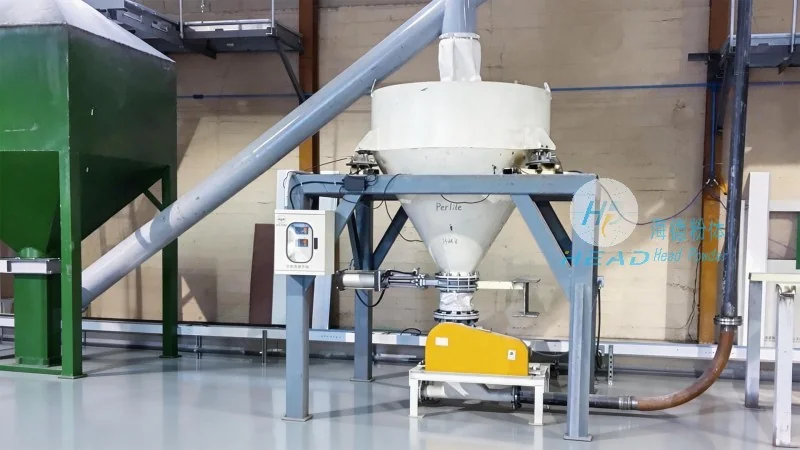

石墨粉气力输送方式介绍，正压和负压方式如何选择？

在工业粉体处理领域，石墨粉因其独特的润滑性、导电性及耐高温特性，被广泛应用于锂电池负极材料、冶金耐火材料、润滑剂、铅笔制造等多个行业。然而，石墨粉的粒径细、密度低、易飞扬、易团聚的特性，使其在输送过程中面临诸多挑战——传统机械输送方式容易造成粉尘污染、物料损耗以及设备磨损。气力输送系统凭借其密封性好、自动化程度高、布局灵活等优势，成为石墨粉体输送的主流解决方案。但在实际选型中，许多企业面临一个核心问题：正压气力输送与负压气力输送，哪一种更适合自己的石墨粉处理工艺？本文将从工作原理、适用场景、设备配置、运行成本、维护要点等维度进行深度解析，帮助您做出科学选择。

一、石墨粉气力输送的基本原理与行业背景

气力输送是利用气流在管道中携带粉体物料进行输送的技术。根据管道内气流压力状态，主要分为正压输送（压送式）和负压输送（吸送式）。对于石墨粉这类微细粉体，气力输送系统需要解决的主要矛盾包括：防止粉尘外溢、控制输送速度以避免管道磨损、克服粉体间的范德华力与静电团聚。据行业统计，2025年国内石墨粉年产量已突破120万吨，其中约65%的深加工企业采用气力输送作为厂内转运手段，且这一比例仍在持续上升。选择不当的正压或负压方式，不仅会影响生产效率，更可能导致设备堵塞、能耗高企、粉尘爆炸风险增加等后果。

二、正压气力输送系统详解

正压气力输送，即通过压缩空气或风机在管道起始端建立高于大气压的压力，将石墨粉“推”向目标位置。其核心设备包括：气源（罗茨风机或空压机）、供料装置（旋转供料器或喷射器）、输送管道、末端气料分离器（仓顶除尘器或旋风分离器）以及控制系统。

工作原理：压缩气体进入供料器，与石墨粉混合形成气固两相流，在压力差驱动下沿管道向终端流动。管道内压力通常在0.05~0.6 MPa之间，根据输送距离和浓度不同可调节。正压系统属于“推流式”，物料速度较快，适合长距离、大运量输送。

典型应用场景：

• 大规模石墨粉生产线，单线输送量大于5 t/h
• 需将石墨粉从低处输送到高处，或跨越复杂厂房布局的长距离路径（超过100米）
• 多卸料点（多仓）集中供料，正压系统可通过分支阀实现多点分配
• 对输送速度有要求，需要快速完成物料转运的工艺环节

设备配置要点：石墨粉硬度较低但摩擦系数小，正压系统中旋转供料器的密封性能至关重要——泄漏会导致压力损失和粉尘外溢。建议选用耐磨合金转子，并配置气密性检测装置。管道内壁需保持光滑，弯头半径不宜小于管道直径的8倍，以降低石墨粉对管壁的冲击磨损。据海德粉体多年项目实测数据，正压输送石墨粉的常用气固比（质量比）在8:1至25:1之间，输送风速控制在18~28 m/s可有效避免沉积。

三、负压气力输送系统详解

负压气力输送，又称真空输送，通过风机在管道末端形成负压，将石墨粉从进料口“吸入”并沿管道输送至分离器。核心设备包括：真空泵或负压风机、吸嘴（或星型卸料器）、输送管道、气料分离器（滤筒除尘器）、卸料阀及控制系统。

工作原理：系统末端风机抽气，使管道内压力低于大气压（通常-0.02~-0.06 MPa），石墨粉在负压作用下随空气流进入管道，到达分离器后经重力沉降或离心分离，物料落入集料仓，含尘气体经过滤排放。负压系统属于“吸流式”，物料速度相对较低，但对进料点的布置非常灵活。

典型应用场景：

• 多点进料（如多台磨机、多个料仓同时供料）需要集中输送到一个目的地
• 原料来源分散，例如从料堆、袋装投料站、散装车等位置抽取石墨粉
• 现场空间受限，无法安装大型供料设备，负压系统的吸嘴可直接插入料桶或料袋
• 处理少量、高价值或易污染的物料，需避免粉尘泄漏到环境中

设备配置要点：负压系统中，气料分离器的过滤效率要求较高（通常需达到99.9%以上），因为石墨粉属于微细粉尘，粒径D50常在10~45 μm之间，普通布袋除尘器需要配备脉冲反吹清灰装置。吸嘴形式需根据物料状态选择——对于易结拱的石墨粉，可配置流化床式吸嘴以改善流动性。此外，负压系统管路需保证密封性，任何漏气点都会导致输送效率下降。

四、正压与负压输送方式的综合对比

在实际工程中，没有绝对“好”的方式，只有更适合的方案。以下从六个维度进行对比：

1. 输送距离与高度：正压系统可轻松实现500米以上的远距离输送，垂直提升高度可达30米以上；负压系统因受真空度限制，有效输送距离通常在200米以内，垂直提升不超过15米。对于石墨粉生产线中常见的跨车间、跨楼层输送，正压方式更具优势。

2. 输送浓度与效率：正压系统可以实现高浓度输送（气固比可达30:1以上），单位能耗较低；负压系统因负压差有限，气固比一般低于15:1，空气消耗量更大，电耗相对较高。例如，在相同输送量下，负压系统的风机功率可能需要比正压系统高出20%~40%。

3. 进料灵活性：负压系统最大的优点是可以从多个开放或半开放点同时吸料，无需复杂的供料设备；正压系统则需要严格的供料密封，通常每个进料点都需要配备旋转供料器或喷射器。当生产线存在多个分散投料口时，负压方案更经济。

4. 设备维护与密封性：正压系统对供料器的密封性要求极高，石墨粉一旦泄漏会污染车间环境；负压系统由于管道内为负压，即使存在微小泄漏，空气只会向内吸入，不会外泄粉尘，安全性更高。但负压系统的风机处于系统末端，其叶轮容易受到石墨粉磨损，需要定期检查。

5. 初始投资与运行成本：正压系统初投资通常低于负压系统，因为设备配置简单（仅需一台供料器加风机），但其对管道和阀门的气密性要求高，长期运行需关注密封件的更换成本。负压系统因需要多级除尘和大功率风机，整体初投资可能高出15%~30%，但运行维护的人工成本较低。

6. 适用物料特性：石墨粉的颗粒形态呈鳞片状或不规则状，摩擦系数小、易扬起。正压输送因气流速度快，容易造成管道弯头磨损，但可通过耐磨材料缓解；负压输送气流速度较低，磨损现象轻微，但需注意石墨粉在滤筒上的粘附问题，可选用防静电滤材。

五、如何根据实际工况选择：决策流程与案例参考

企业在选择石墨粉气力输送方式时，建议遵循以下步骤：

第一步：明确输送参数。包括物料输送量（t/h）、输送距离（水平+垂直总长）、进料点和卸料点数量及布局、厂房空间限制、环保排放要求（粉尘浓度限值）。例如，某石墨负极材料工厂需将研磨后的石墨粉从一楼提升至三楼料仓，距离80米、输送量3 t/h，且现场有四个不同的磨机需要汇总——这种场景下，负压集中吸料配合提升到高位分离器的方案，相比正压系统更利于进料整合。

第二步：评估物料特性。石墨粉的含水率、含油量、粒度分布会影响流动性。通常含水率低于0.5%、粒度小于200目的石墨粉适合常规气力输送；若含水率较高或含有粘结性杂质，则需要考虑在供料器前端增加打散或流化装置。海德粉体在针对某大型石墨电极企业的项目中，曾遇到石墨粉因静电吸附导致管道堵塞的问题，最终通过采用防静电内衬管道并联用旋转供料器解决。

第三步：进行经济性分析。不仅要对比初投资，还要计算全生命周期成本。正压系统在长距离、大运量场景下能耗优势明显；负压系统在多点进料、短距离场景下综合成本更低。可要求供方提供风量、风速、压降的详细计算书及能耗预算。

第四步：考虑扩展性与自动化。如果未来生产工艺可能增加产能或改扩建，正压系统的扩展性更强——只需增加供料器和支线管道即可；负压系统因受风机能力限制，扩展成本较高。另外，正压系统更容易集成PID精确控制，适合要求物料流量精准的配料环节。

案例简述：国内某碳素制品企业原有负压输送系统用于将石墨粉从原料库送入混合机，由于产能提升至8 t/h，原系统输送距离已达180米，出现气力不足、管道堵塞频发。海德粉体为其改造为正压输送系统，配备变频罗茨风机与耐磨旋转供料器，输送距离延长至220米，同时引入自动反吹清灰装置，改造后故障率下降75%，能耗降低18%。该案例表明，当输送距离和产能超过负压系统的能力边界时，正压方案是更理性的选择。

六、海德粉体在石墨粉气力输送领域的技术优势

作为深耕粉体气力输送领域多年的专业服务商，海德粉体积累了丰富的石墨粉输送经验。针对石墨粉易团聚、易磨损、静电敏感等特性，我们开发了多项专利技术：包括低风速防沉降输送工艺、流化床防堵塞供料装置、智能防静电管道系统等。所有输送系统均按《粉尘防爆安全规程》（GB 15577）及客户现场防爆分区要求设计，可提供防爆区域电气配置与泄爆装置。在选型阶段，海德粉体依托自主开发的输送模拟软件，可快速给出正压/负压方案对比数据，帮助客户减少试错成本。如需进一步了解符合您具体工况的石墨粉气力输送方案，欢迎咨询海德粉体技术团队（咨询热线：156-6277-7102）。

七、行业发展趋势与选型建议

近年来，随着锂电池行业对石墨负极材料纯度要求的提升，气力输送系统的管道材质正从普通碳钢向不锈钢及陶瓷内衬方向发展，以避免铁杂质污染。同时，智能传感器与物联网技术的融合使得在线监测压差、流量、浓度成为可能，系统可以根据工况变化自动调节风机频率与供料速度。对于石墨粉气力输送的选型，建议从业者不要孤立地比较正压与负压，而应从全流程工艺角度出发，将输送方式与后续工序（如混合、筛分、包装）的衔接性一同考虑。在项目预算充裕的场景下，部分企业也开始采用正负压组合方案——即负压集中进料后通过正压分支输送至不同工位，兼顾了进料灵活性与长距离输送能力。

八、结语

石墨粉气力输送方式的选择没有标准答案，正压与负压各有适用边界。关键在于准确理解物料的物性参数、明确输送的物理边界以及未来产能的变化趋势。建议企业在项目前期委托专业气力输送厂商进行物料测试与方案模拟，避免因选型失误导致后期频繁改造。海德粉体作为专注粉体气力输送的系统集成商，可提供从方案设计、设备制造到安装调试的全周期服务，确保输送系统稳定高效运行。在关注技术指标的同时，也建议客户考察厂商的实际落地案例与售后响应能力，因为气力输送系统的长期可靠性往往取决于工程细节的把控。
