六氟磷酸钠晶体气力输送工艺解析

随着新能源材料产业向高能量密度、高安全性方向持续演进，六氟磷酸钠（NaPF₆）作为钠离子电池电解质的关键核心组分，其晶体纯度、粒径分布以及批次一致性，直接决定了电池循环寿命与倍率性能。在工业化生产中，六氟磷酸钠晶体从合成车间到成品包装、从仓储到下游电池材料工厂的转运过程中，气力输送系统凭借其密闭性、自动化程度高、物料损耗低等优势，正逐步取代传统的人工转运与机械输送方式，成为大规模量产线的主流选择。然而，六氟磷酸钠晶体具有强吸湿性、热敏感性以及一定的腐蚀性，这对气力输送工艺的设计提出了特殊要求。海德粉体作为深耕粉体气力输送领域多年的专业服务商，在针对高纯、易潮解、易破碎物料的输送系统研发与工程实施方面积累了丰富经验。本文将从物料特性分析、系统工艺设计、核心设备选型、安全控制策略以及行业应用实例等维度，系统解析六氟磷酸钠晶体气力输送工艺的技术要点与落地路径，为相关企业提供可参考的工程化解决方案。

六氟磷酸钠晶体物料特性与输送挑战

六氟磷酸钠晶体在常温下呈白色结晶状，密度约为1.56 g/cm³，松散堆积密度通常在0.8–1.1 g/cm³之间，休止角介于35°–45°，属于流动性尚可但易受潮结块的粉体类别。其最大工艺挑战在于：首先，该晶体对水分极其敏感，当环境相对湿度超过30%时，晶体表面会迅速吸收水分发生水解，生成氟化氢与磷酸盐，不仅导致有效成分损失，还可能腐蚀管道与设备；其次，晶体颗粒在外力作用下容易破碎，产生大量细粉，细粉比表面积增大进一步加速吸湿，同时影响下游电解液配制的均一性；第三，六氟磷酸钠在高温环境下（超过80℃）可能出现分解，因此输送过程中的温升控制至关重要。根据2026年钠离子电池产业技术路线图预测，全球六氟磷酸钠需求年复合增长率将超过40%，主流电池厂商对晶体粒径分布（D50控制在50–150μm）与水分含量（低于20 ppm）的要求日趋严格。传统机械输送如螺旋输送、皮带输送不仅存在密封难题，还容易在转接口积料滋生细菌或造成交叉污染，而气力输送系统的全封闭管路、惰性气体保护以及可实现远程自动控制的特性，恰好能匹配此类高附加值精细化学品的搬运需求。海德粉体在承接类似物料项目时，通常首先对来料进行实验室级流动性测试与吸湿动力学实验，以此为基础确定输送风速、固气比与管道材质，避免因物料特性误判导致的系统失效。

气力输送系统核心工艺设计与选型

针对六氟磷酸钠晶体的输送，目前工程实践中主要采用正压密相气力输送与负压稀相气力输送两种技术路线。正压密相输送以压缩空气或氮气为动力源，物料在管道内以料栓形式低速推进，风速通常控制在2–8 m/s，固气比可达15–30 kg/kg。该方式对晶体的破碎率最低（通常控制在0.5%以内），且由于管路内处于正压状态，外部湿气无法渗入，防潮效果显著。负压稀相输送则适用于从多个投料点向中央集料罐集中输送的场景，风速较高（15–25 m/s），但管路内负压有利于控制粉尘外逸。在实际工艺设计中，需要综合考虑物料输送距离（一般建议单段不超过150 m）、垂直提升高度（不宜超过30 m）、弯头数量（每增加一个90°弯头等效于增加10–15 m直管阻力）以及产能需求（例如每小时处理量1–5 t）。海德粉体在系统设计环节引入CFD仿真技术，对管道内的气固两相流进行模拟，优化弯头曲率半径（通常取管道直径的8–12倍）与发送罐的流化结构，确保物料在管道内均匀推进，避免形成管道壁粘附甚至堵塞。2026年行业技术趋势显示，智能化在线监测系统正在成为标配，通过安装在管道关键节点的压力传感器、声波传感器与水分在线分析仪，可实时反馈输送状态，自动调节补气量与输送周期，大幅降低人工巡检频次。

关键设备参数与系统配置优化

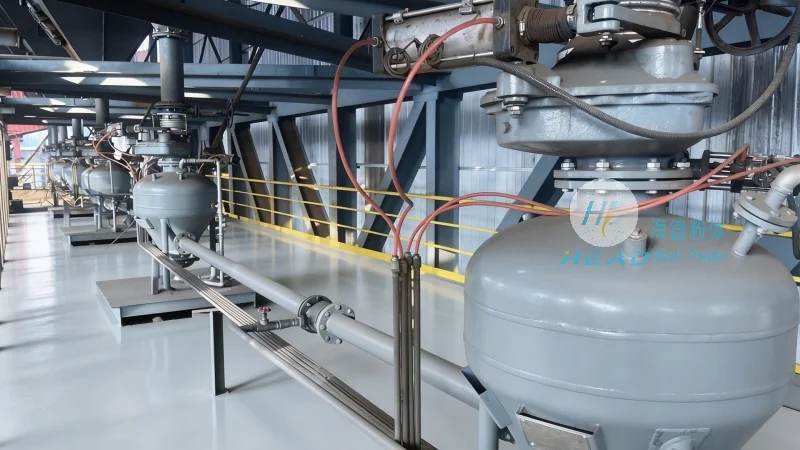

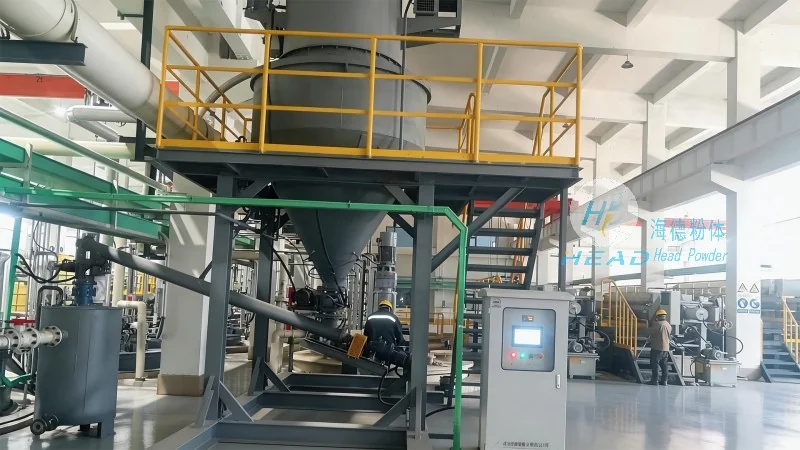

一套完整的六氟磷酸钠晶体气力输送系统主要由以下核心设备构成：发送罐（或称仓泵）、供气系统（含氮气源与冷干机）、输送管道与弯头、气固分离器（如旋风分离器与脉冲布袋除尘器）、旋转卸料阀以及控制系统。发送罐的容积需根据输送批次量设定，通常采常压罐体配合流化底结构，底部气化板材质选用防静电型聚乙烯烧结板，避免金属摩擦产生火花。供气系统的露点必须低于-40℃，且气体含油量控制在0.1 ppm以下，以防止油雾污染物料。管道材质选择上，鉴于六氟磷酸钠水解后产生的氟离子对不锈钢有应力腐蚀倾向，推荐使用304L或316L不锈钢内壁经过镜面抛光处理（Ra≤0.4 μm），弯头部分可采用内衬陶瓷或耐磨合金的双层结构，延长使用寿命至3年以上。气固分离环节，一级采用旋风分离器处理大颗粒（分离效率>99%），二级采用脉冲反吹布袋除尘器，滤袋材质选用防静电聚四氟乙烯覆膜，过滤风速控制在1.0–1.2 m/min，确保排放气体含尘浓度低于10 mg/m³。控制系统方面，海德粉体开发的PLC+触摸屏集成方案可实现输送压力、流量、温度、料位等参数的自动记录与异常报警，并支持与工厂MES系统对接，满足数字化车间建设要求。以某年产5000 t六氟磷酸钠项目为例，通过采用优化后的双发送罐交替输送工艺，系统运行能耗较传统单罐方式降低18%，且物料破损率稳定控制在0.3%以下。

工艺安全与环保控制要点

六氟磷酸钠晶体属于危险化学品（UN编号尚未明确，但参考六氟磷酸锂的危化品管理），其粉尘在一定浓度下与空气混合可能形成爆炸性环境，粉尘爆炸下限约为40–60 g/m³，最小点火能量在10–30 mJ之间。因此，气力输送系统须采取防爆设计：所有电器设备按Ex dⅡC T4等级选型，管道法兰跨接防静电导线，接地电阻小于4Ω；在发送罐、旋风分离器及布袋除尘器本体设置无源泄爆口（泄爆面积按0.04 m²/m³计算），并配置火花探测与熄灭装置。同时，鉴于物料吸湿特性，系统应在氮气保护气氛下运行，氧浓度控制在8% vol以下，并设置在线氧分析仪与自动置换阀门。环保控制方面，六氟磷酸钠微粉若逸散至空气中，可能对操作人员呼吸道产生刺激，因此布袋除尘器后的排气管道需加装高效过滤器（HEPA H13级），确保车间环境符合《工作场所有害因素职业接触限值》要求。此外，针对设备检修与换料过程中可能产生的废弃物料，应设计闭环冲洗与废液收集系统，避免直接接触水分引发剧烈反应。海德粉体在交付每个项目时，均会提供完整的《安全操作与应急处置手册》，并配合现场人员的实操培训，将工艺安全理念贯穿始终。

行业应用案例与效益分析

以国内华东地区某钠离子电池材料头部企业为例，该企业在2025年启动年产3000 t六氟磷酸钠生产线建设，需将合成车间产出的湿晶体（含水率约2–5%）经干燥、粉碎、筛分后，通过气力输送系统转运至自动包装工序。海德粉体针对其物料特殊性与产线布局，设计了正压密相氮气输送方案：采用三台并联发送罐，单台容积1.2 m³，输送距离80 m，垂直提升15 m（含两个45°弯头与三个90°弯头）。系统投入运行后，实际输送量稳定在2.8 t/h，晶体粒径破碎率由原有机械输送的1.8%下降至0.25%，水分含量从进料端的18 ppm提升至出料端时仍控制在15 ppm以内，完全满足客户对水分≤20 ppm的严苛标准。更重要的是，全密闭管道设计彻底消除了车间粉尘逸散，车间空气中六氟磷酸钠粉尘浓度从改造前的3.5 mg/m³降至0.05 mg/m³以下，全年减少物料损耗约24 t，等效节省成本超过300万元。这一案例充分说明，专业定制化的气力输送系统不仅能够保障产品质量，还能通过降损增效实现可观的投资回报。海德粉体在该项目中所采用的模块化设计思路，使得后续产能扩产时只需增加发送罐与管道模块即可快速适配，为企业未来的产能爬坡预留了弹性空间。（咨询热线：156-6277-7102）

六氟磷酸钠晶体气力输送的未来趋势

展望2026年至2030年，随着钠离子电池在储能、低速电动车及基站备电等领域渗透率快速攀升，六氟磷酸钠晶体的年需求量有望突破15万吨。在此背景下，气力输送工艺将向更智能、更节能、更安全的方向迭代。一方面，基于数字孪生技术的虚拟调试平台将使系统设计周期缩短40%，并能在运行阶段预判管道磨损与物料结块风险；另一方面，新型低能耗脉冲输送技术与高效气固分离装置的结合，有望将单位输送能耗控制在0.5 kW·h/t以下。此外，针对极端工况（如高海拔、高湿环境）的适应性设计也将成为行业细化方向。对于企业用户而言，选择一家具备扎实粉体工程经验与深度行业认知的系统集成商，是确保产线长期稳定运行的关键。海德粉体将持续聚焦新能源材料领域的物料输送痛，为更多企业提供从实验室测试、工艺设计、设备制造到安装调试的一站式闭环服务，助力钠离子电池产业实现高质量规模化发展。无论您是新建项目还是现有产线升级改造，深入了解六氟磷酸钠晶体气力输送工艺的本质规律，都将为您的工艺决策提供坚实依据。
