石英粉末粉体气力输送技术要点

在石英深加工与高纯材料制备领域，石英粉末作为光伏、半导体、光纤通信及高端玻璃产业的核心基础原料，其粉体输送环节的稳定性与洁净度直接影响后续工序的产品品质。随着2026年全球新能源与电子信息产业持续扩容，市场对石英粉末的粒径分布、杂质含量及物理形态提出了更严格的要求，传统的人工搬运或机械输送方式已难以兼顾效率、密闭性与防污染需求。气力输送技术凭借其全密闭管道作业、自动化程度高、物料损失率低等优势，成为石英粉末规模化生产的标配工艺。本文从技术原理、设备选型、工艺参数优化到落地案例，系统剖析石英粉末粉体气力输送的技术要点，为产线升级或新建项目提供可落地的参考框架。

石英粉末气力输送的核心技术要点

石英粉末具有高硬度、高莫氏硬度（约7级）、颗粒形态不规则以及易产生静电吸附等物理特性，这些特征直接决定了气力输送系统的设计边界。首先，输送速度的控制是决定管道磨损与物料破损的平衡支点。石英粉末的颗粒硬度极高，若气流速度过高，管道弯头部位将出现快速磨损，同时颗粒间碰撞加剧会导致细粉含量异常上升，影响产品粒度分布。根据行业实测数据，针对粒径在10-200微米的石英粉，合理输送气速通常控制在8-15m/s范围内，具体数值需结合颗粒的悬浮速度与管道当量直径进行校核。其次，固气比的选择需要兼顾能耗与输送稳定性：稀相输送（固气比5-15 kg/kg）适用于长距离、多分支的输送线路，而密相输送（固气比30-60 kg/kg）则在短距离、高产能场景中更具经济性。海德粉体在多年的项目实践中发现，对于石英粉末这种磨蚀性物料，采用“低速密相+内衬耐磨管道”的组合设计，可有效将管道使用寿命延长至传统不锈钢管道的3倍以上。

另一个容易被忽视的要点是管道内壁的静电消除。石英粉体在高速气流中摩擦起电后，不仅会吸附在管壁形成堵塞风险，更可能在密闭空间内累积静电引发粉尘爆炸隐患。当前主流解决方案包括在管道内壁喷涂导静电涂层、增设接地网以及使用防静电型管道材料。据2025年发布的《粉体工业安全技术白皮书》数据显示，未采取静电消除措施的石英粉输送系统，其爆燃事故率约为采取措施系统的4.7倍。因此，在系统设计阶段必须将静电防控纳入强制性技术指标，而非作为可选项。

系统关键设备的选择与参数匹配

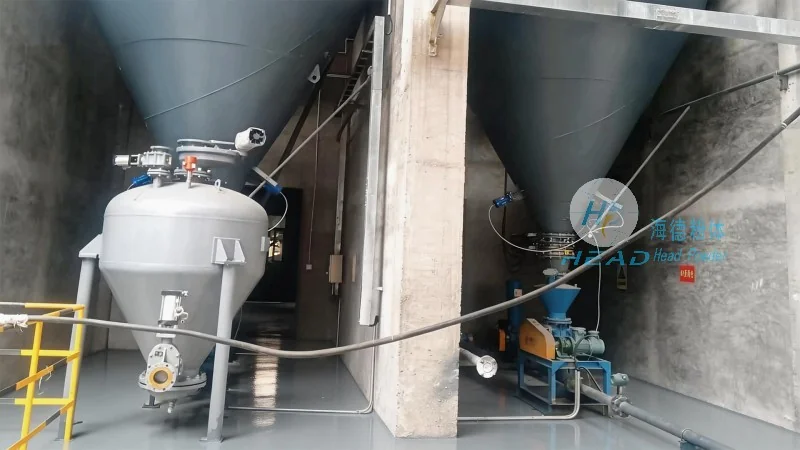

一套完整的石英粉末气力输送系统包括气源设备、供料装置、输送管道、分离除尘设备及控制系统。各设备间的参数匹配度决定了系统的整体效能。气源设备方面，罗茨鼓风机与空压机是两种主流选择：罗茨风机适用于低压稀相输送（风压在50-100kPa），而空压机搭配气源净化设备则可用作密相输送的高压源（可达200-400kPa）。鉴于石英粉末对含油量极为敏感——油污会在煅烧或熔融工序中引入碳杂质——空压机必须配置多级除油过滤器，使压缩空气含油量低于0.01ppm。

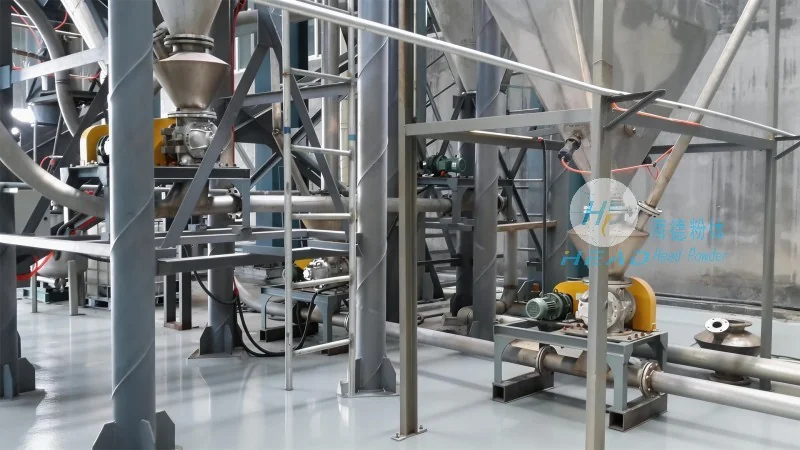

供料装置是影响输送稳定性的核心环节。旋转给料器（星型卸料器）在石英粉体行业应用最广，其关键在于转子与壳体的间隙控制。若间隙过大，会出现“漏气”现象，导致下料不均；间隙过小则易因石英粉末的嵌入造成卡死。海德粉体推荐采用耐磨合金转子配合“迷宫式”密封结构，将间隙公差控制在0.05-0.10mm之间，同时转子表面进行碳化钨喷涂处理，使用寿命提升4-5倍。对于超细石英粉（粒径＜10微米），文丘里喷射器更适宜作为供料装置，因为它通过负压吸料可避免机械挤压造成的粒子团聚。

分离除尘设备通常采用旋风分离器与脉冲布袋除尘器的两级组合。第一级旋风分离器负责收集粒径大于40微米的大颗粒，分离效率可达95%以上；第二级布袋除尘器则针对细粉与超细粉，采用PTFE覆膜滤袋以提升过滤精度并防止粉尘粘结。需要注意的是，石英粉末的磨蚀性会使滤袋承受额外机械磨损，建议将滤袋的过滤风速控制在1.0-1.2m/min以内，并定期进行脉冲喷吹清灰。根据实际项目统计，合理的过滤风速设置可使滤袋更换周期从6个月延长至18个月以上。

输送工艺参数的优化与控制

在实际连续生产中，工艺参数的动态调整能力直接决定了产线的综合OEE（设备综合效率）。首先，供料量的控制需要与气源压力形成联动闭环。当石英粉的含水量波动（如雨季原料湿度上升至0.5%以上）时，粉体流动性下降，此时应适当提高补充气量或降低供料速度，防止管道堵塞。现代智能控制系统通过安装在管道上的在线密度计与流量计，实时反馈固气比数据，并自动调节变频器的给料电机转速，实现自适应的稳态输出。

其次，输送距离与弯头数量的组合关系需要量化评估。每增加一个90度弯头，系统阻力相当于增加15-25米的直管段。对于超过200米的水平输送线路，建议在管道中段增设增压器，以保证末端流速维持在输送所需的最低值以上。海德粉体在广西某大型石英砂提纯项目中，通过将原有6个弯头优化为3个平滑弯头配合导流板，将系统压降降低了31%，同时减少了颗粒破碎率约0.8个百分点。

此外，管道内壁的清理与保养也是工艺优化的关键。石英粉末在长期输送后，细粉会因静电吸附逐渐增厚管壁，形成“内衬层”。定期采用喷吹清理或机械清理方式去除粘结层，可避免有效管径缩小导致的输送能力下降。行业内普遍建议每运行500-800小时进行一次管道内壁检查，并通过安装压差传感器实时监控管壁状态。

常见问题及解决方案

石英粉末气力输送系统中的典型故障包括管道堵塞、设备磨损加剧、产品粒度分布破坏以及粉尘泄漏。管道堵塞多发生在输送距离末端或弯头下游200-300mm处，通常是因气速骤降导致物料沉降。应对措施包括：在弯头后方设置补气口以维持流速，或在易堵段安装防堵传感器并配合自动反向吹扫功能。设备磨损方面，弯头的磨损速率是直管的20-50倍，因此应重点在弯头处采用可更换的耐磨陶瓷内衬或堆焊耐磨层。对于产品粒度的破坏问题，通过降低气流速度、增加管道曲率半径（R≥8D，D为管径）可有效减少碰撞能量。若已出现大量细粉，可在分离设备出口增加分级机进行重新筛选。

粉尘泄漏通常源于管道连接处的密封失效或除尘设备的滤袋破损。建议在法兰连接处采用耐压耐蚀的聚四氟乙烯垫片，且螺栓紧固力矩需按标准执行（M16螺栓推荐扭矩80-100N·m）。除尘器滤袋应安装压差报警装置，当压差超过设定值（如1500Pa）时自动提示更换。山东某石英粉加工企业曾因滤袋破损导致车间内PM2.5浓度超标，后采用带检漏功能的脉冲除尘器，实现了实时在线监测，大幅降低了环保风险。

行业应用案例与效益分析

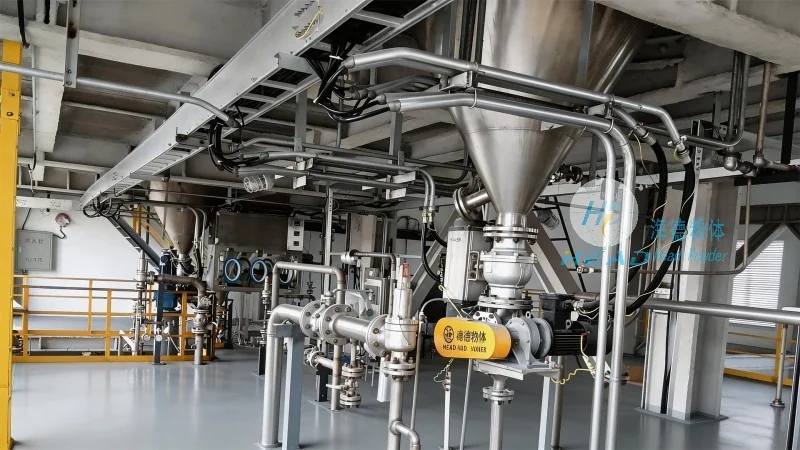

以海德粉体为江苏一家年产10万吨高纯石英砂企业提供的密相气力输送系统为例，该项目要求将粒径D50为65微米的石英粉末从磨粉车间输送至500米外的包装车间，输送高度差约30米。项目团队基于物料特性测试数据，选用了双螺杆低压供料器配合耐磨陶瓷内衬管道，设计固气比为40kg/kg，输送气速12m/s。系统投产后的实际运行数据表明：吨物料输送电耗为1.8kWh，较客户原有稀相输送方案降低42%；管道磨损量从每月0.3mm降至0.05mm；产品中铁杂质增量控制在0.2ppm以内，完全满足光伏级石英砂的金属污染限值。该产线连续运行18个月后，仅需更换两处弯头内衬，维护成本较传统方案下降了60%。这一案例充分说明，基于物料特性进行定制化设计的气力输送系统，能够在保障产品质量的前提下，实现显著的经济效益与设备可靠性提升。

未来技术趋势与发展方向

展望2026年及以后，石英粉末气力输送技术将向更高精度、更低能耗、更强智能化方向演进。一方面，基于数字孪生的系统仿真技术正在普及——通过建立粉体输送的虚拟模型，可在设备安装前模拟不同工况下的压力分布、颗粒轨迹及磨损热点，从而优化管道路由与设备选型，减少现场调试时间。另一方面，AI驱动的故障预测与维护系统已开始落地：通过持续采集振动、温度、压差等传感器数据，机器学习模型可以提前48小时预测弯头磨损或电机异常，实现预测性维护而非被动维修。此外，绿色低碳要求推动气力输送系统向余热回收与能效优化转型，例如利用变频螺杆空压机配合蓄能器，使气源系统综合能耗降低15%-20%。对于超纯石英材料（如半导体用石英坩埚原料），全密闭、零飞溅、氮气保护下的气力输送系统将成为市场刚需，这对系统密封性与洁净度控制提出了新的技术标杆。

海德粉体在石英粉末气力输送领域拥有超过20年的技术积累，累计服务客户超过300家，覆盖光伏、半导体、光学玻璃等多个高要求细分市场。我们始终坚持以实测数据为设计依据，为每一位客户提供从工艺诊断、系统设计到安装调试的全流程服务（咨询热线：156-6277-7102）。无论您的项目是新建产线还是旧线改造，都可以通过量身定制的气力输送方案，实现降本增效与品质升级的双重目标。
